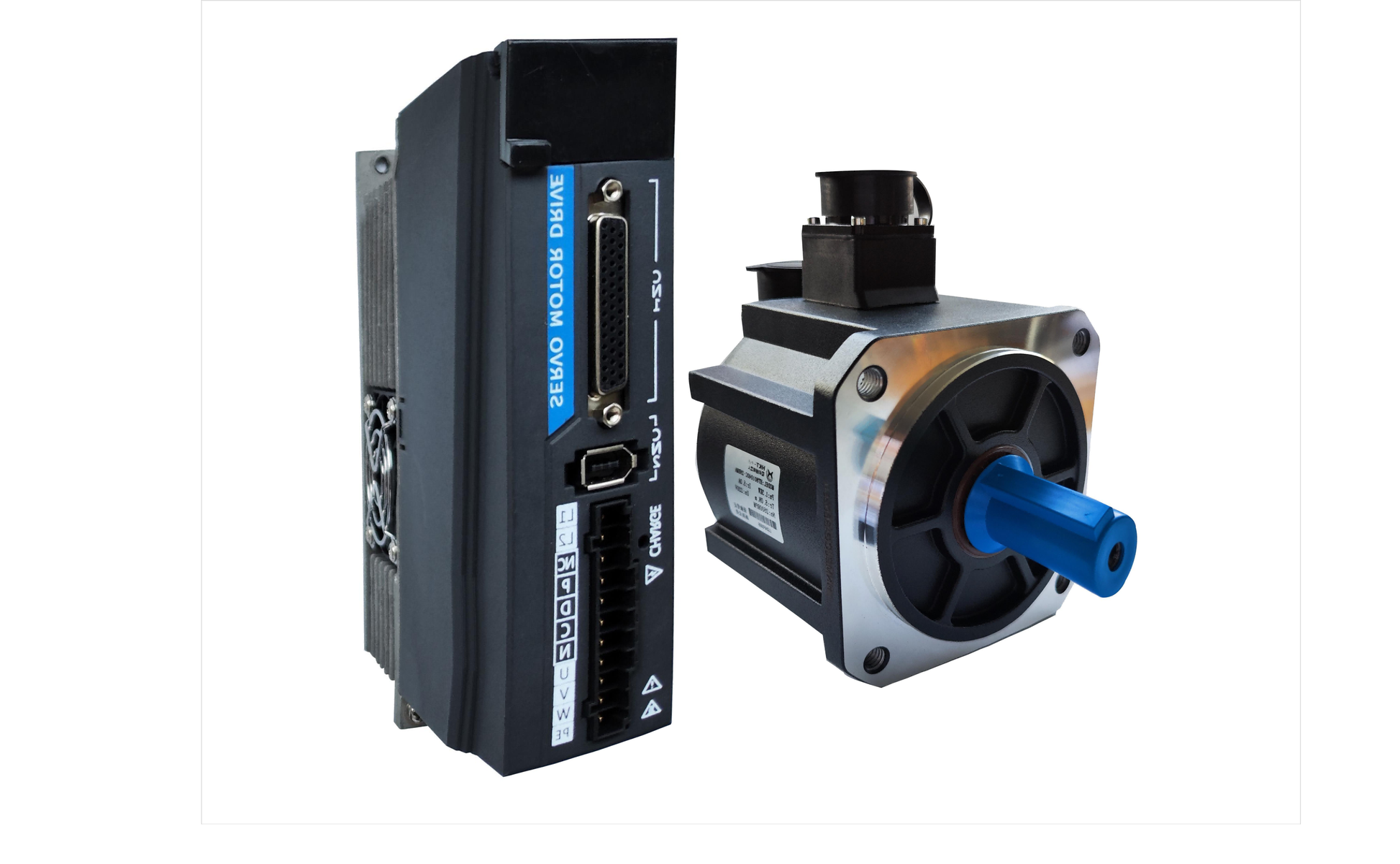

1800W通用RS485 220V高压伺服驱动器及电机组 DL4

1800W通用RS485 220V高压伺服驱动器及电机组 DL4

Certificate Software

电压：220V

协议：RS485

额定功率：1000W

额定速度：2000 RPM

最高速度：3000 RPM

$446.00 SGD
$446.00 SGD
促销 售罄
结账时计算的运费。
功能
编码器类型

核心优势

产品

公司产品种类丰富，为客户提供高质量、高性能和高稳定性的产品。

质量优势

公司引入六西格玛管理体系，为产品提供质量保障。

适用性强

具有强大的过载能力，可承受额定转矩三倍的负载，特别适用于瞬时负载波动和快速启动要求的应用。

技术优势

公司拥有专业技术团队，专注于产品开发，引领创新。

服务优势

专业技术团队为客户提供满意的解决方案。

发货优势

我们整合了业内最具优势且实力最强的供应链，按时交付，交货周期短。

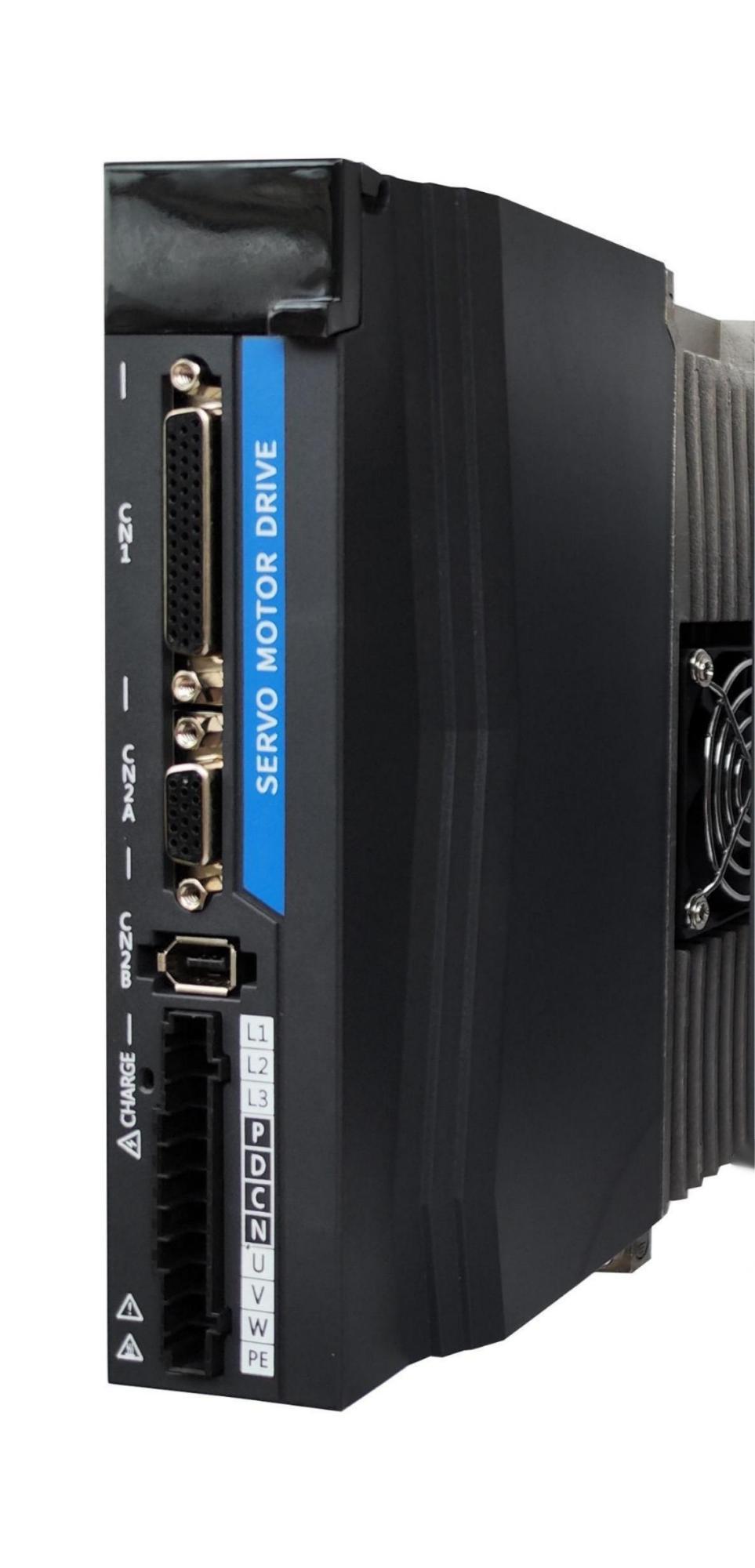

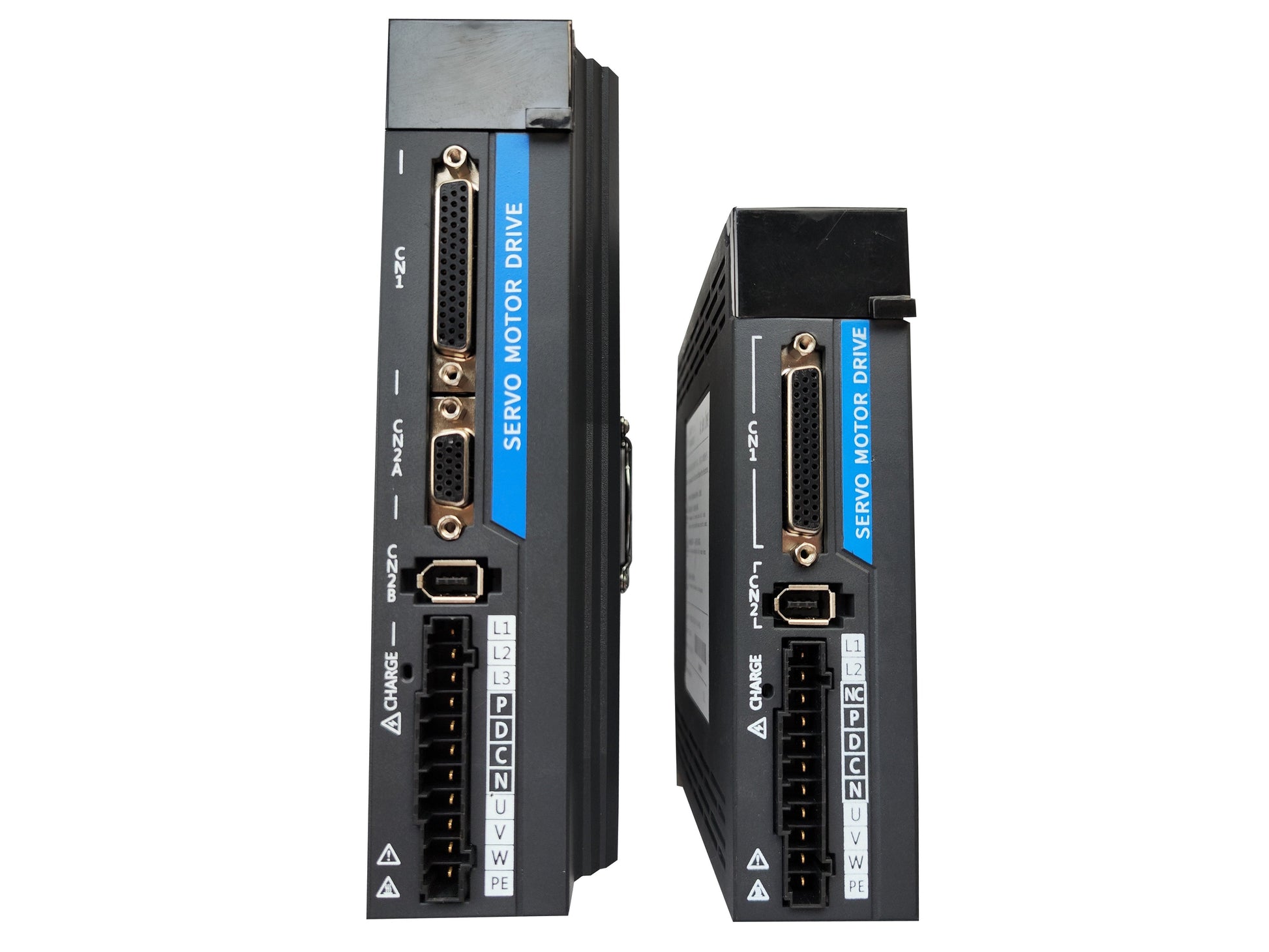

伺服驱动器规格

尺寸 173*47*162
最大适用电机容量 [kW] 1.0
连续输出电流 [Arms] 7.6
组最大输出电流 [Arms] 23.0
单相输入电源 1PH 200～240Vac、 -15%～+10%
单相输入电流 [Arms] 16.4
三相输入电源 3PH 200 ～240Vac、 -15%～+10%
三相输入电流 [Arms] 5.7
控制电源 1PH 200～240Vac、 -15%～+10%
电源容量 [kVA] 2.3
主回路功率损耗 [W] 53.6
控制回路功率损耗 [W] 22
内置再生电阻功率损耗 [W] 10
总能量损耗 [W] 85.5
允许的最小外接电阻 [Q] 20
内置再生电阻阻值 [Q] 80
内置再生电阻容量 [W] 20
过电压等级 III
防护等级 I类
EMC EN 61800-3第二环境，C3类别
低电压指令 EN61800-5-1
防护等级 P20
环境污染等级 PD2
海拔 海拔低于1000米；海拔高于1000米时降额使用
工作环境温度 0~55°C（环境温度高于45°C时，每升高5°C降额10%）
储存温度 -20 ～ 85C
环境湿度 低于90%RH（无冷凝）
储存湿度 低于90%RH（无冷凝）
抗振性 4.9m/s²
冲击强度 19.6m/s²
*对于单相输入，输出电流降额至8.4A。

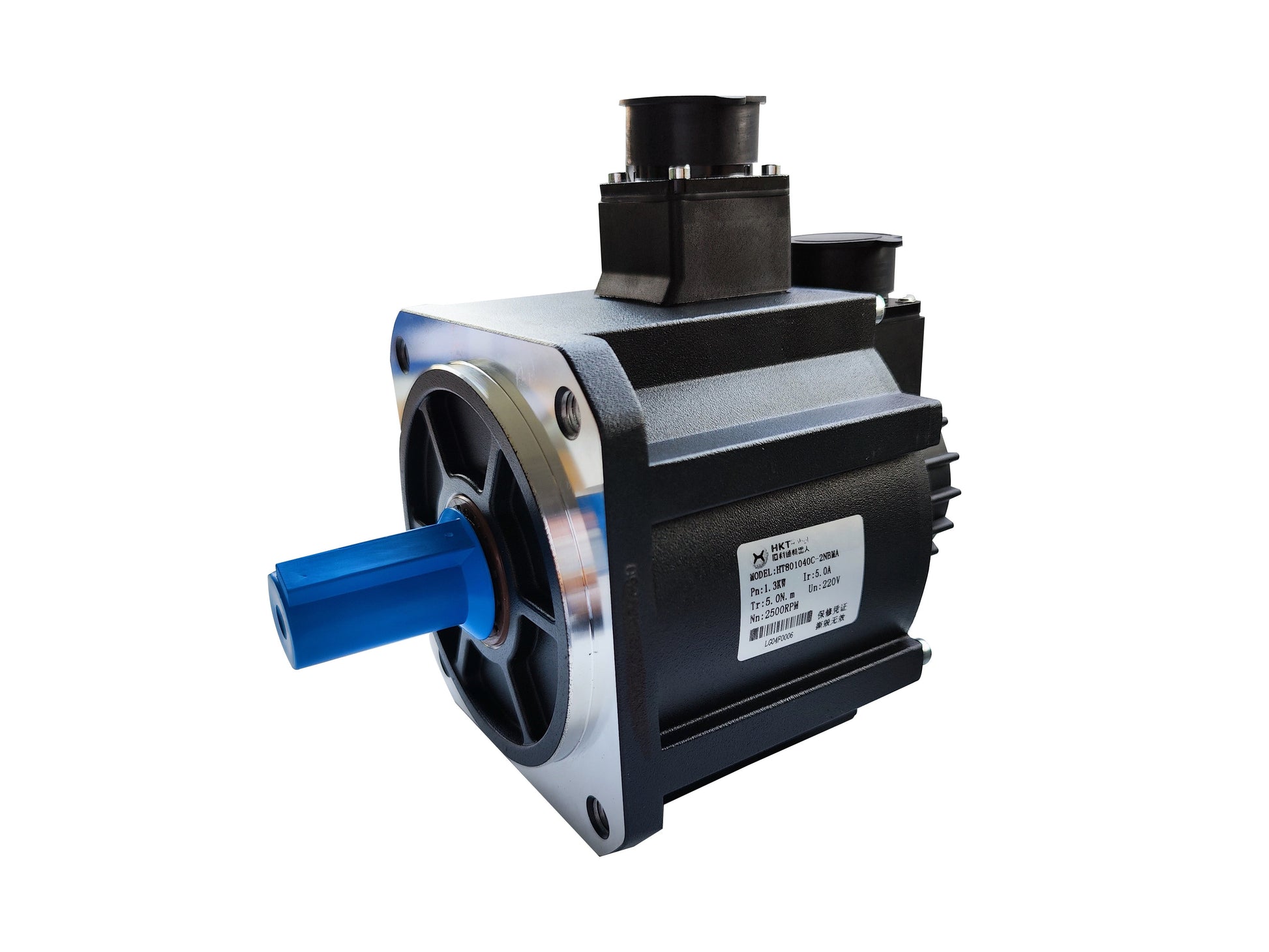

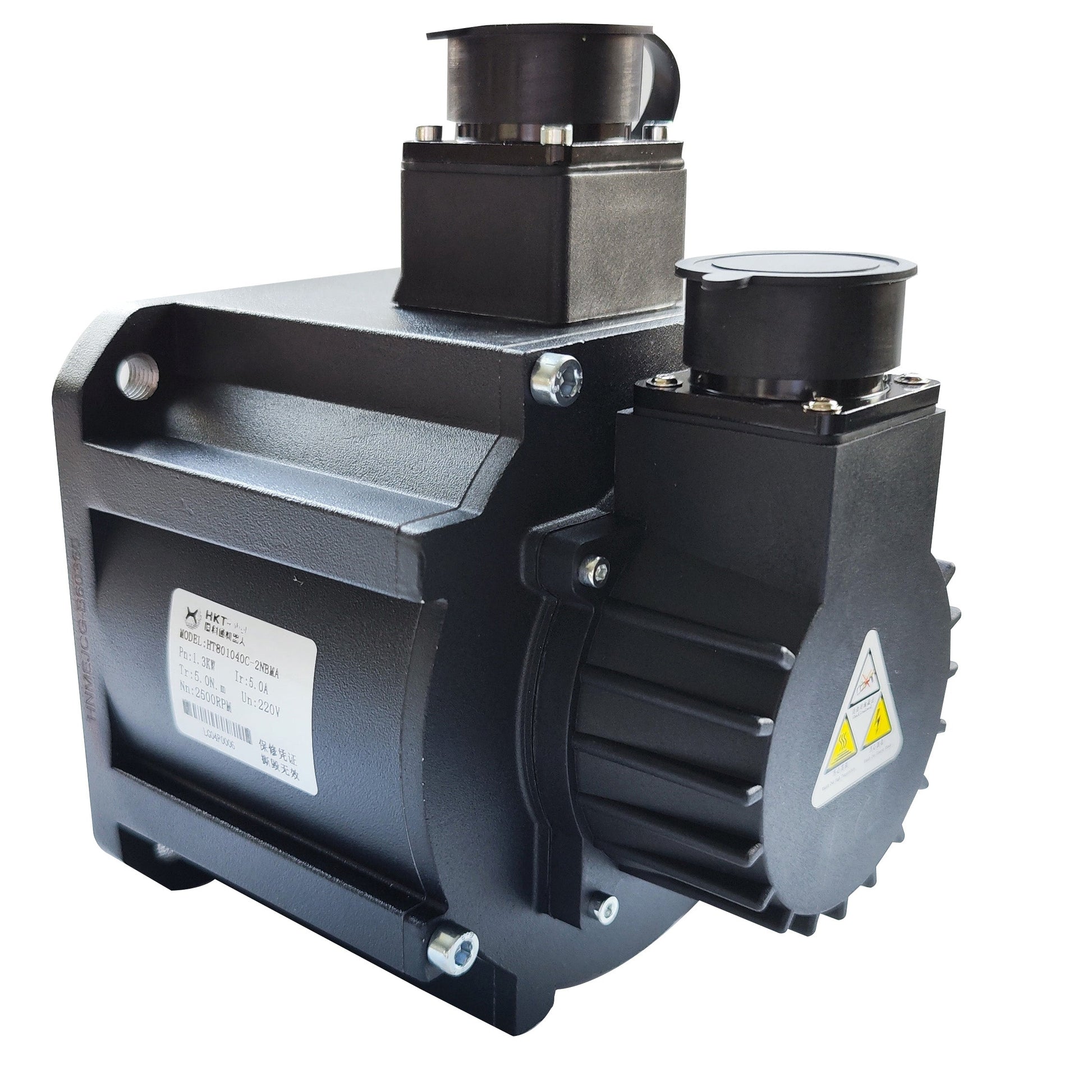

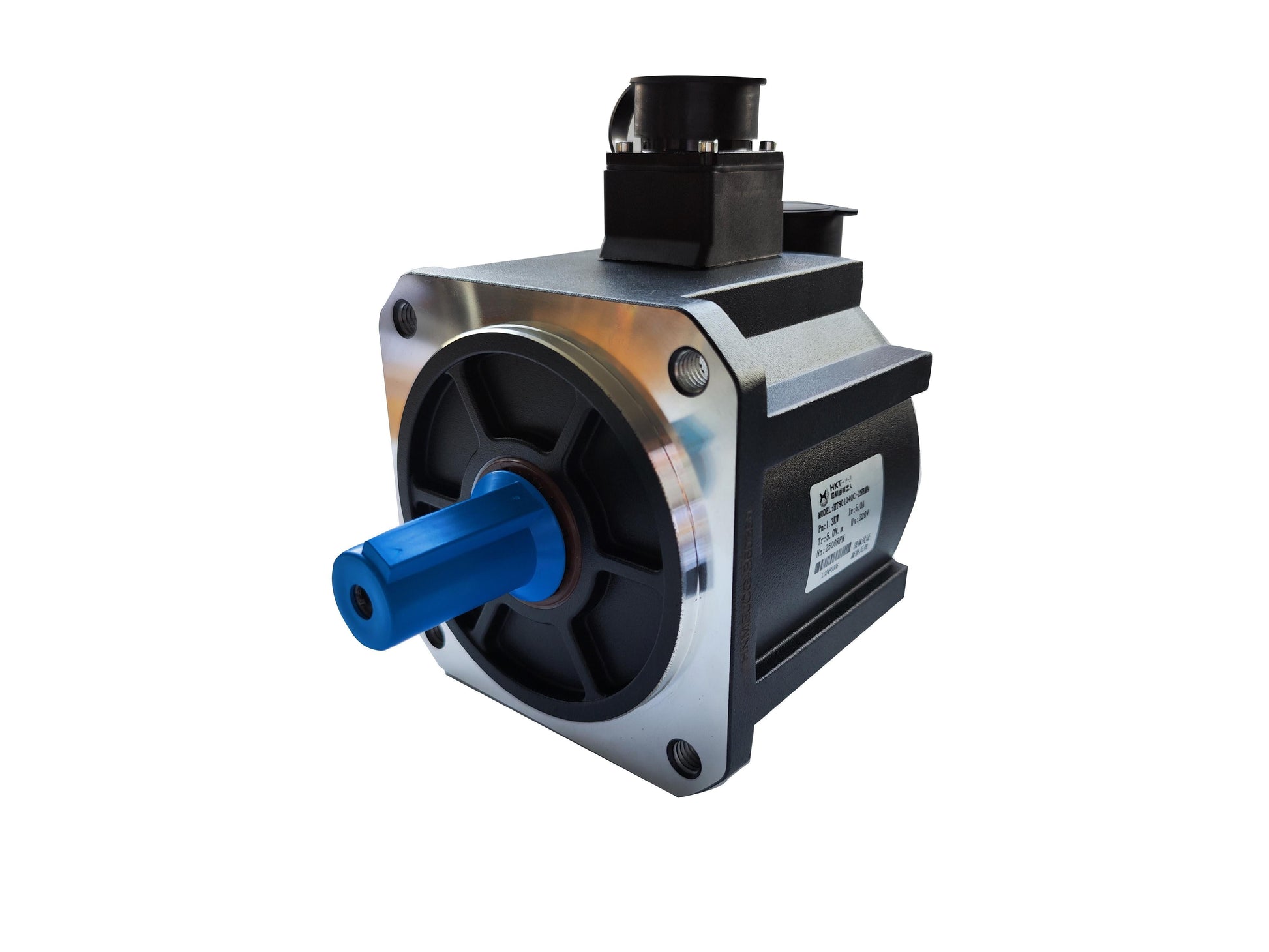

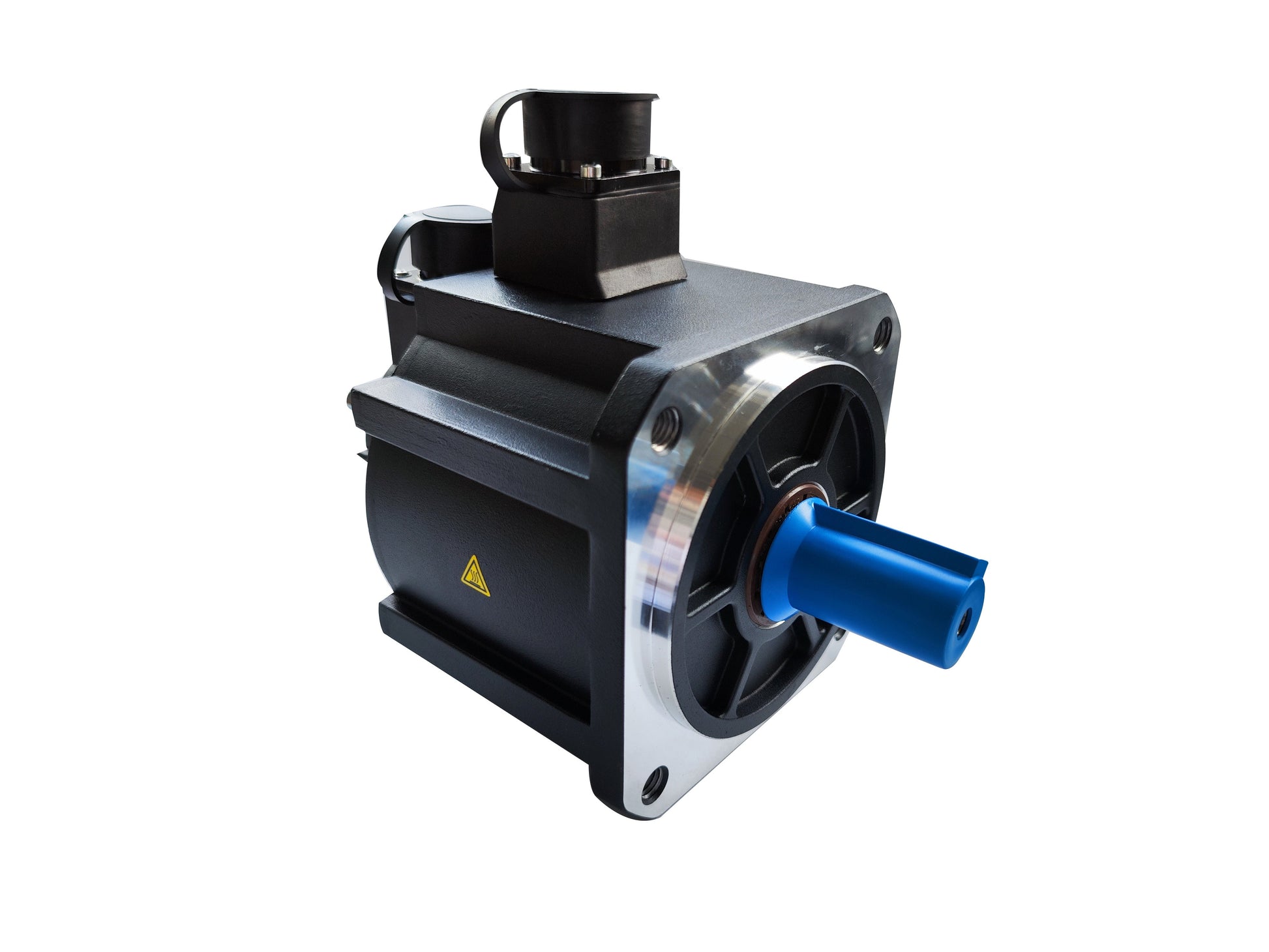

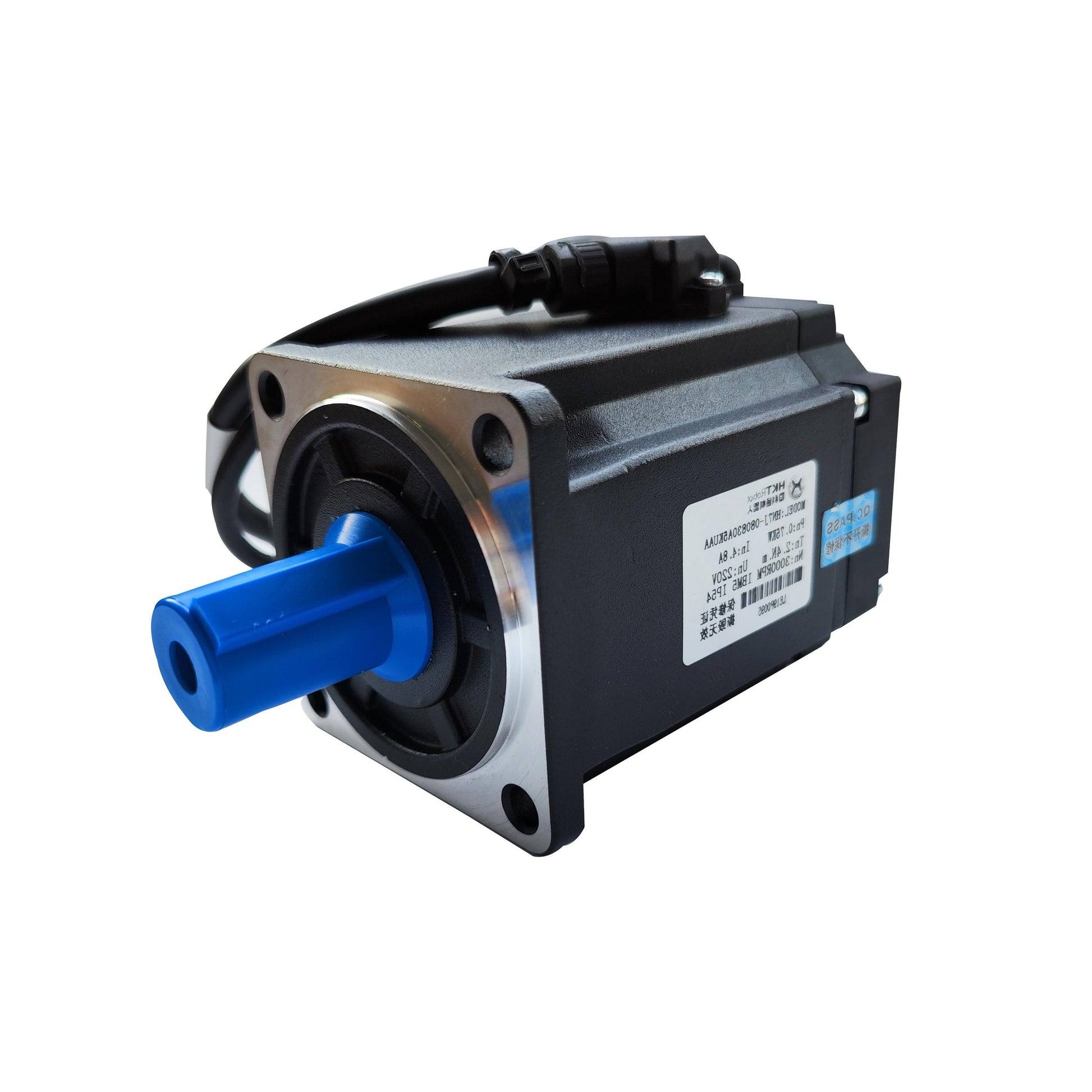

伺服电机规格

尺寸 130
电机型号 TH130180-
MDANK5
额定功率 (W) 1800
极数 5
额定电压 (V) 220
额定转矩 (N.m) 11.5
瞬时最大转矩(N.m) 34.5
额定转速 (rpm) 1500
瞬时最大转速 (rpm) 3000
额定电流 (A) 12
瞬时最大电流 (A) 36
转动惯量 (kg.m²×10⁴) 12.7
(14.2)
制动转矩 (Nm) >12
制动功率 (W) 23
制动器工作电压 (V) 24V±5%
制动器工作电流 (A) 1
编码器 增量式/绝对式
绝缘等级 F（155C°）
绝缘耐压 AC1500V 60S
绝缘电阻 DC 500V时大于20MΩ
防护等级 全封闭自冷式（除输出轴伸出部分和连接器外为P65）
工作环境温度 -20C°~40C°（不结冰）
环境湿度 20~80%RH（无冷凝）
安装方式 法兰安装 IMB5
使用场所、海拔、环境 室内、海拔低于1000米、无腐蚀性气体、易燃气体、粉尘和油污的场所
旋转方向 CCW（正转指令从负载侧看为逆时针旋转）
重量 (kg) 7.3
(9)
表格中的电机参数数据仅供参考，以电机规格书中的数据为准。
