1000W 3000 RPM 通用 RS485 220V 高压伺服驱动器和电机组 DL4
1000W 3000 RPM 通用 RS485 220V 高压伺服驱动器和电机组 DL4
电压：220V
协议：RS485
额定功率：1000W
额定速度：3000 RPM
最高速度：5000 转/分钟
分享
No reviews
常规价格
$250.00 SGD
常规价格
促销价
$250.00 SGD
单价
/
单价
结账时计算的运费。
无法加载取货服务可用情况
核心优势
产品
公司产品种类丰富，为客户提供高质量、高性能和高稳定性的产品。
质量优势
公司引入六西格玛管理体系，为产品提供质量保障。
适用性强
具有强大的过载能力，可承受额定转矩三倍的负载，尤其适用于瞬时负载波动和快速启动要求的应用。
技术优势
公司拥有专业的技术团队，专注于产品开发并引领创新。
服务优势
我们拥有专业的技术团队，为客户提供满意的解决方案。
交付优势
我们整合了行业内最具优势且实力雄厚的供应链，确保按时交付并缩短交货周期。

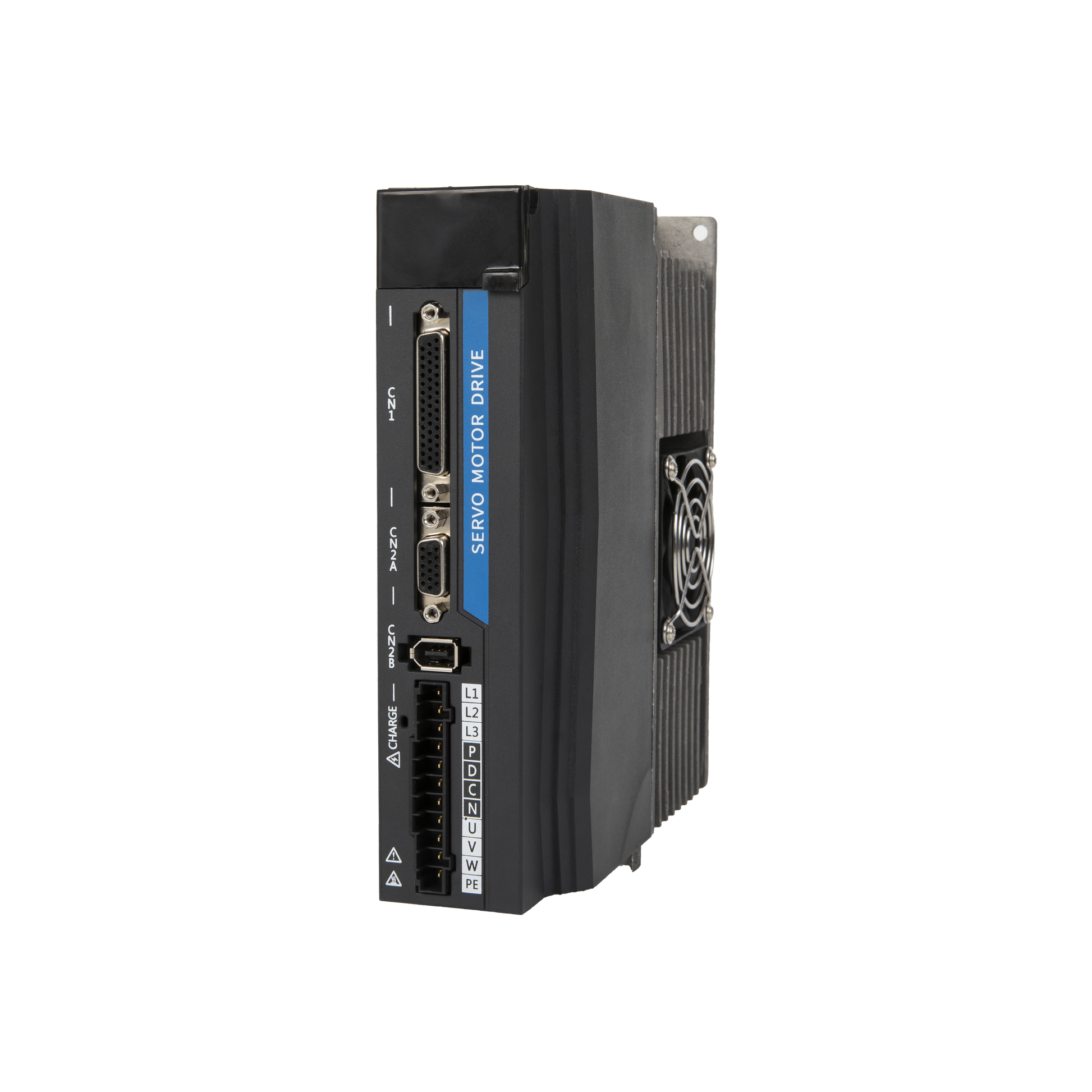

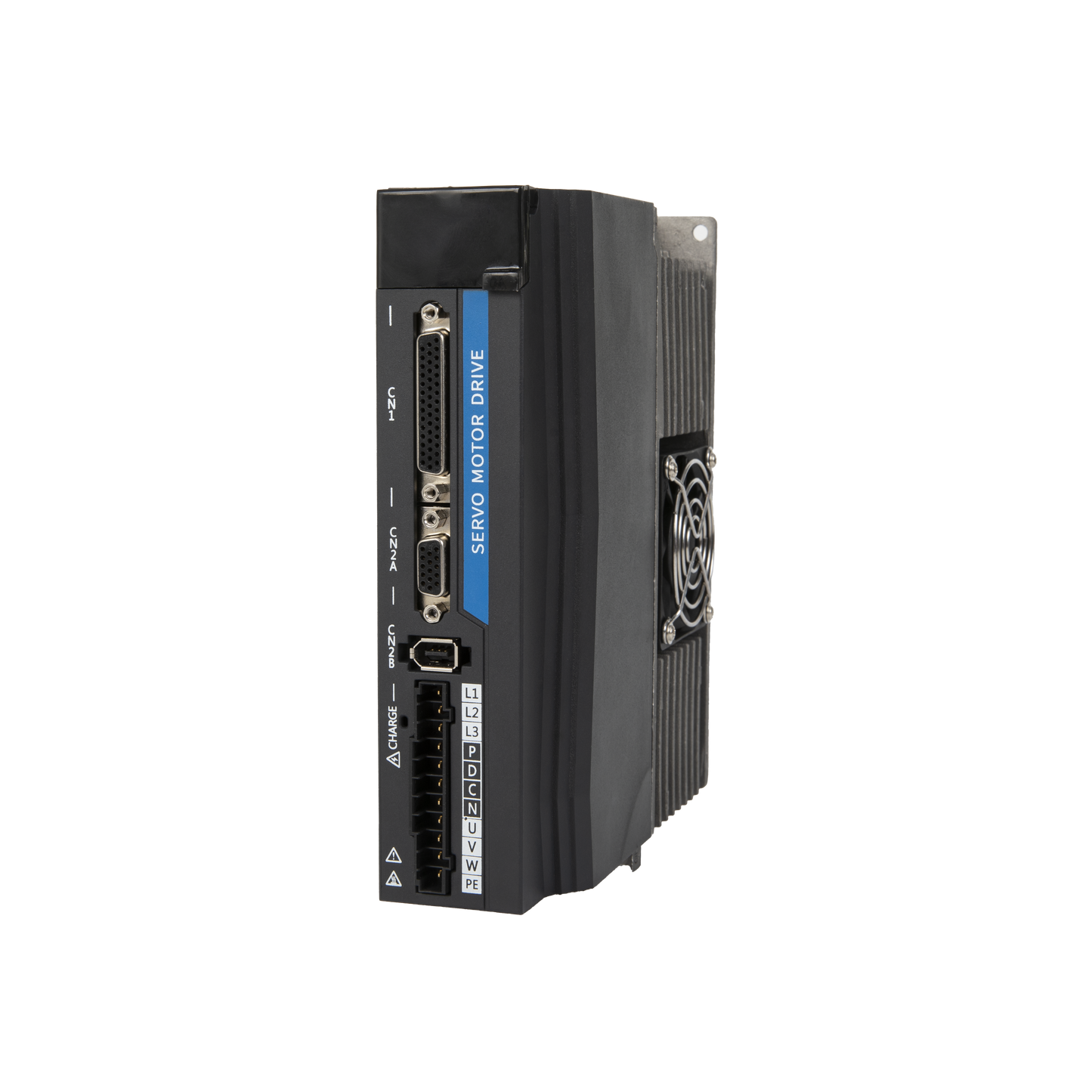

伺服驱动器规格
| 尺寸 | 173*47*162 |
| 最大适用电机容量 [kW] | 1.0 |
| 连续输出电流 [Arms] | 7.6 |
| 组最大输出电流 [Arms] | 23.0 |
| 单相输入电源 | 1PH 200～240Vac、 -15%～+10% |
| 单相输入电流 [Arms] | 16.4 |
| 三相输入电源 | 3PH 200 ～240Vac、 -15%～+10% |
| 三相输入电流 [Arms] | 5.7 |
| 控制电源 | 1PH 200～240Vac、 -15%～+10% |
| 电源容量 [kVA] | 2.3 |
| 主回路功率损耗 [W] | 53.6 |
| 控制回路功率损耗 [W] | 22 |
| 内置再生电阻功率损耗 [W] | 10 |
| 总能量损耗 [W] | 85.5 |
| 允许的最小外接电阻 [Q] | 20 |
| 内置再生电阻阻值 [Q] | 80 |
| 内置再生电阻容量 [W] | 20 |
| 过电压等级 | III |
| 防护等级 | CLASS I |
| EMC | EN 61800-3第二环境，C3类 |
| 低压指令 | EN61800-5-1 |
| 防护等级 | P20 |
| 环境污染等级 | PD2 |
| 海拔 | 海拔低于1000米，海拔高于1000米时降额使用 |
| 运行环境温度 | 0~55°C（环境温度高于45°C时，每升高5°C降额10%） |
| 储存温度 | -20 ～ 85C |
| 环境湿度 | 低于90%RH（无凝露） |
| 储存湿度 | 低于90%RH（无凝露） |
| 抗振性 | 4.9m/s² |
| 冲击强度 | 19.6m/s² |
| *对于单相输入，输出电流降额至8.4A。 | |

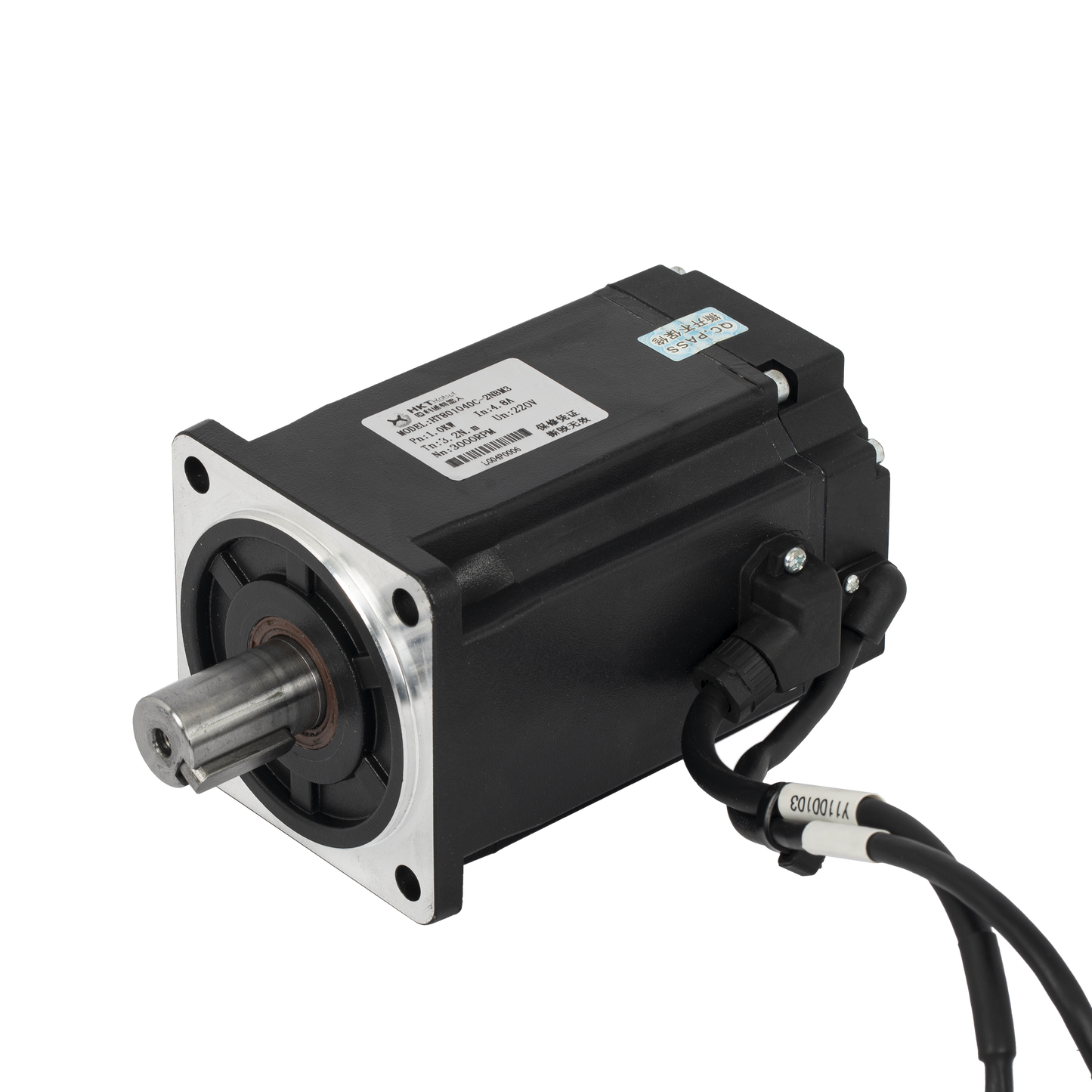

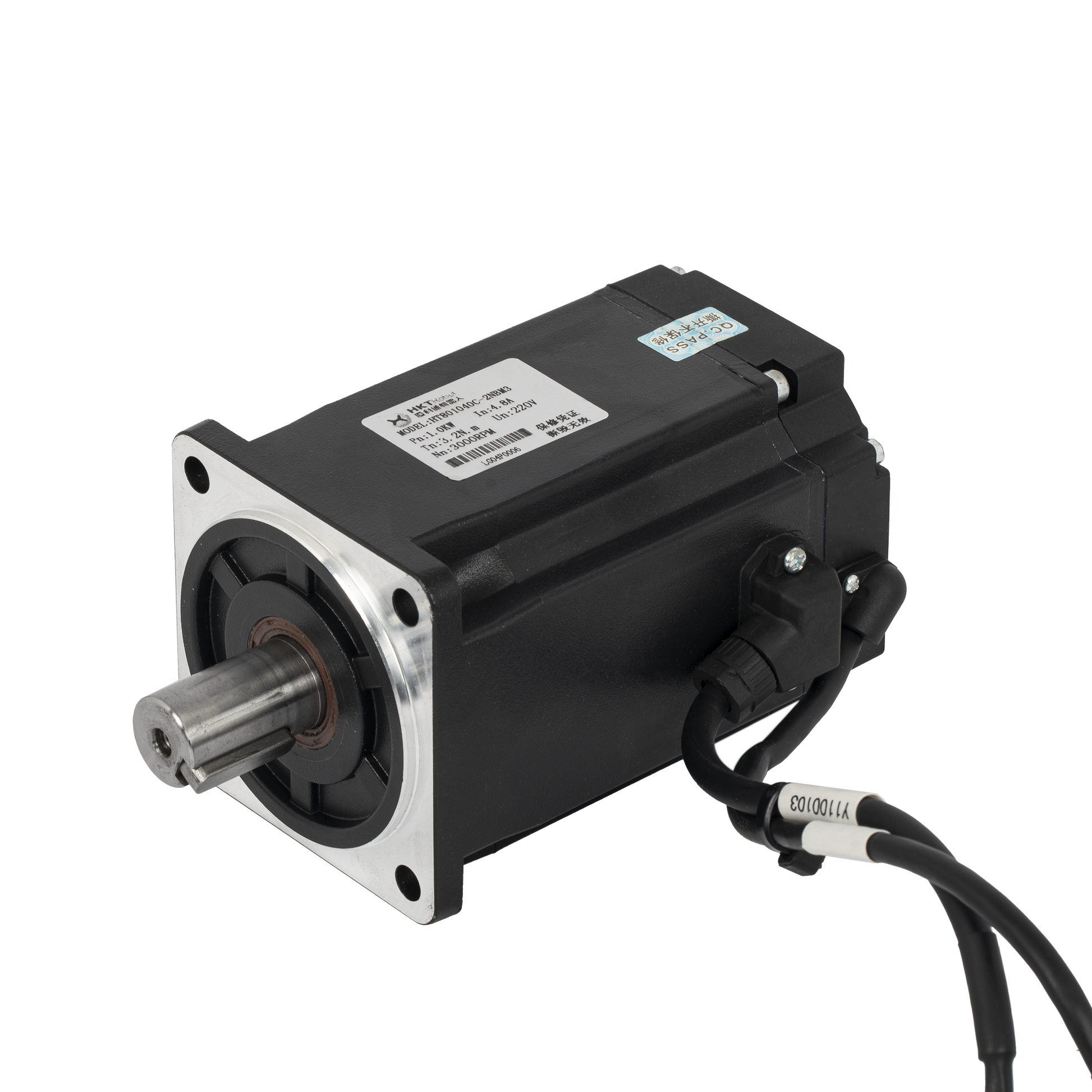

伺服电机规格
| 尺寸 | 80 |
| 电机型号 | TH80100-MCANK5 |
| 额定功率（W） | 1000 |
| 极数 | 5 |
| 额定电压（V） | 220 |
| 额定转矩（N.m） | 3.18 |
| 瞬时最大转矩（N.m） | 9.6 |
| 额定转速（rpm） | 3000 |
| 瞬时最大转速（rpm） | 5000 |
| 额定电流（A） | 4.8 |
| 瞬时最大电流（A） | 14.4 |
| 转动惯量（kg.m²×10⁴) | 2.4 (2.45) |
| 制动转矩（Nm） | >4 |
| 制动功率（W） | 13 |
| 制动器工作电压（V） | 24V±5% |
| 制动器工作电流（A） | 0.56 |
| 编码器 | 增量式/绝对式 |
| 绝缘等级 | F（155C°） |
| 绝缘耐压 | AC1500V 60S |
| 绝缘电阻 | DC 500V时大于20MΩ |
| 防护等级 | 全封闭自冷式（除输出轴伸出部分和连接器外，防护等级为P65） |
| 运行环境温度 | -20C°~40C°（不结冰） |
| 环境湿度 | 20~80%RH（无凝露） |
| 安装方式 | 法兰安装 IMB5 |
| 使用场所、海拔、环境 | 室内，海拔低于1000米，无腐蚀性、易燃气体、灰尘和油污的场所 |
| 旋转方向 | CCW（正转指令从负载侧看为逆时针旋转） |
| 重量（kg） | 2.7 (3.4) |
| 表格中的电机参数数据仅供参考，以电机规格书中的数据为准。 | |
