2900 Вт, общий RS485, 220 В, высоковольтный сервопривод и комплект двигателей DL4
2900 Вт, общий RS485, 220 В, высоковольтный сервопривод и комплект двигателей DL4
Напряжение: 220В
Протокол: RS485
Номинальная мощность: 1000 Вт
Номинальная скорость: 2000 об/мин
Максимальная скорость: 3000 об/мин
Делиться
Не удалось загрузить сведения о доступности самовывоза
Основные преимущества
Продукт
Компания имеет широкий ассортимент продукции, чтобы предоставить клиентам высококачественную, высокопроизводительную и стабильную продукцию.
Преимущества качества
Компания внедряет систему управления «Шесть сигм» для обеспечения качества своей продукции.
Высокая применимость
Он обладает высокой устойчивостью к перегрузкам и может выдерживать нагрузки, в три раза превышающие номинальный крутящий момент, что особенно подходит для применений с мгновенными колебаниями нагрузки и требованиями быстрого запуска.
Технические преимущества
Компания имеет профессиональную техническую команду, специализирующуюся на разработке продукции и внедрении инноваций.
Преимущества сервиса
С профессиональной технической командой, чтобы предоставить клиентам удовлетворительные решения.
Преимущество доставки
Мы создали самую выгодную и надежную цепочку поставок в отрасли, обеспечивающую своевременную доставку и короткие сроки выполнения заказов.
Технические характеристики сервопривода
| Размер | 173*47*162 |
| Максимальная применимая мощность двигателя [кВт] | 1.0 |
| Непрерывный выходной ток [Arms] | 7,6 |
| Максимальный выходной ток группы [Arms] | 23,0 |
| Однофазный входной источник питания | 1Ф 200～240В переменного тока、 -15%～+10% |
| Однофазный вход Входной ток [Ам] | 16,4 |
| Трехфазный входной источник питания | 3 Ф 200 ~ 240 В переменного тока, -15% ~ +10% |
| Трехфазный входной входной ток [Аккв.] | 5,7 |
| Контрольный источник питания | 1Ф 200～240В переменного тока、 -15%～+10% |
| Мощность источника питания [кВА] | 2.3 |
| Потери мощности в главной цепи [Вт] | 53,6 |
| Потери мощности в контуре управления [Вт] | 22 |
| Встроенное рекуперативное сопротивление Потери мощности [Вт] | 10 |
| Общие потери энергии [Вт] | 85,5 |
| Минимально допустимое внешнее сопротивление [Ом] | 20 |
| Значение сопротивления встроенного тормозного резистора [Ом] | 80 |
| Встроенный тормозной резистор Мощность [Вт] | 20 |
| Уровень перенапряжения | III |
| Класс защиты | КЛАСС I |
| ЭМС | EN 61800-3 вторая среда, категория C3 |
| Команда низкого напряжения | ЭН61800-5-1 |
| Уровень защиты | P20 |
| Уровень загрязнения окружающей среды | ПД2 |
| Высота | Ниже 1000 м, использование пониженных характеристик выше 1000 м. |
| Рабочая температура окружающей среды | 0~55°C (температура окружающей среды выше 45°C, снижение номинальных характеристик на 10% на каждые 5°C) |
| Температура хранения | -20 ～ 85С |
| Влажность окружающей среды | Менее 90% относительной влажности (без конденсации) |
| Влажность при хранении | Менее 90% относительной влажности (без конденсации) |
| Устойчивость к вибрации | 4,9 м/с² |
| Сила удара | 19,6 м/с² |
| *Для однофазного входа выходной ток снижается до 8,4 А. | |

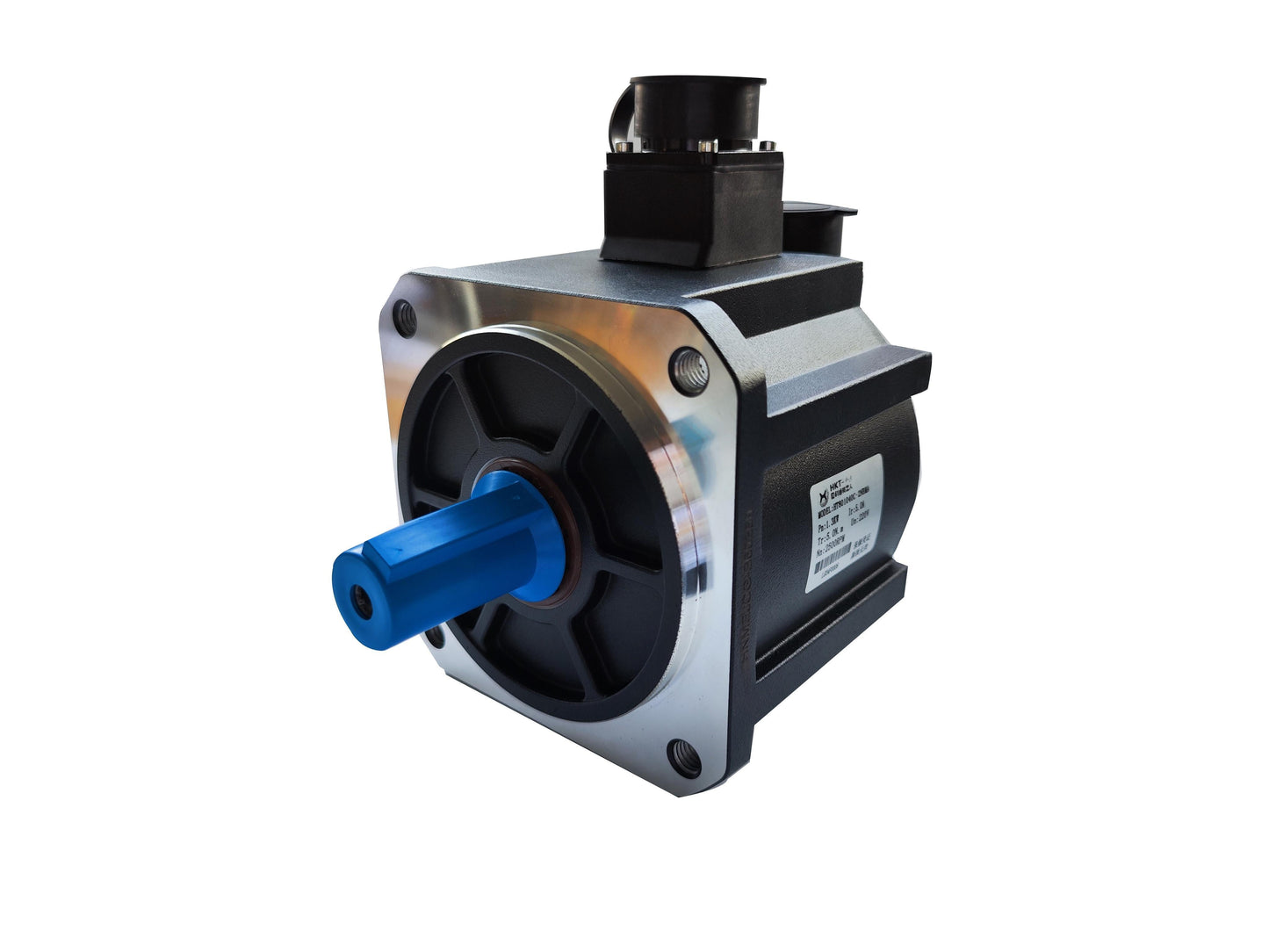

Технические характеристики серводвигателя
| Измерение | 180 |
| Модель двигателя | TH180290-MDANK5 |
| Номинальная мощность (Вт) | 2900 |
| Количество полюсов | 5 |
| Номинальное напряжение (В) | 220 |
| Номинальный крутящий момент (Нм) | 18,5 |
| Мгновенный максимальный крутящий момент (Нм) | 46 |
| Номинальная скорость (об/мин) | 1500 |
| Мгновенная максимальная скорость (об/мин) | 2000 г. |
| Номинальный ток (А) | 13,5 |
| Мгновенный максимальный ток (А) | 34 |
| Момент инерции (кг.м²×10 ⁴ ) | 33,9 (48) |
| Тормозной момент (Нм) | >35 |
| Тормозная мощность (Вт) | 50 |
| Рабочее напряжение тормоза (В) | 24 В±5% |
| Рабочий ток тормоза (А) | 2.1 |
| Кодер | Инкрементальный/абсолютный |
| Класс изоляции | Ф(155°С) |
| Выдерживаемое напряжение изоляции | AC1500В 60С |
| Изоляционное сопротивление | Напряжение постоянного тока 500 В превышает 20 МОм. |
| Уровень защиты | Полностью закрытый с самоохлаждением (P65, кроме удлинителя и разъема выходного вала) |
| Рабочая температура окружающей среды | -20C°~40C°(незамерзающий) |
| Влажность окружающей среды | 20~80% относительной влажности (без конденсации) |
| Режим установки | Фланцевое крепление IMB5 |
| Используйте место, высоту, окружающую среду | В помещении, на расстоянии менее 1000 м, без мест с коррозийным, легковоспламеняющимся газом, пылью и маслом. |
| Направление вращения | CCW (инструкция вращения вперед вращается против часовой стрелки со стороны нагрузки) |
| Вес (кг) | 14.3 (19,3) |
| Данные о параметрах двигателя в таблице предназначены только для справки, и данные в спецификации двигателя имеют преимущественную силу. | |
